Zur
Dispersionsformel nach Hartmann
Die
Anwendung
der Dispersionsformel nach Hartmann habe ich erstmals bei meiner Arbeit
im chemischen-physikalischen Labor des VEB Automobilwerk Eisenach
kennengelernt. Dort gab es einen Prismenspektrographen. Anhand 3er
bekannter Spektrallinien und deren Lage auf einem eingespiegelten
Massstab wurde der gesamte Anzeigebereich geeicht. Die
Dispersionsformel hat in der vereinfachten Form (Exponent im Nenner =
1) 3 Parameter, die durch 3 Wertepaare (Skalenwert,Wellenlänge)
eindeutig bestimmbar sind. Nach der Lösung dieser Aufgabe kann für
jeden Skalenwert die zugehörige Wellenlänge bestimmt werden. Die
Hartmannsche Dispersionsformel ist als Interpolationsformel für

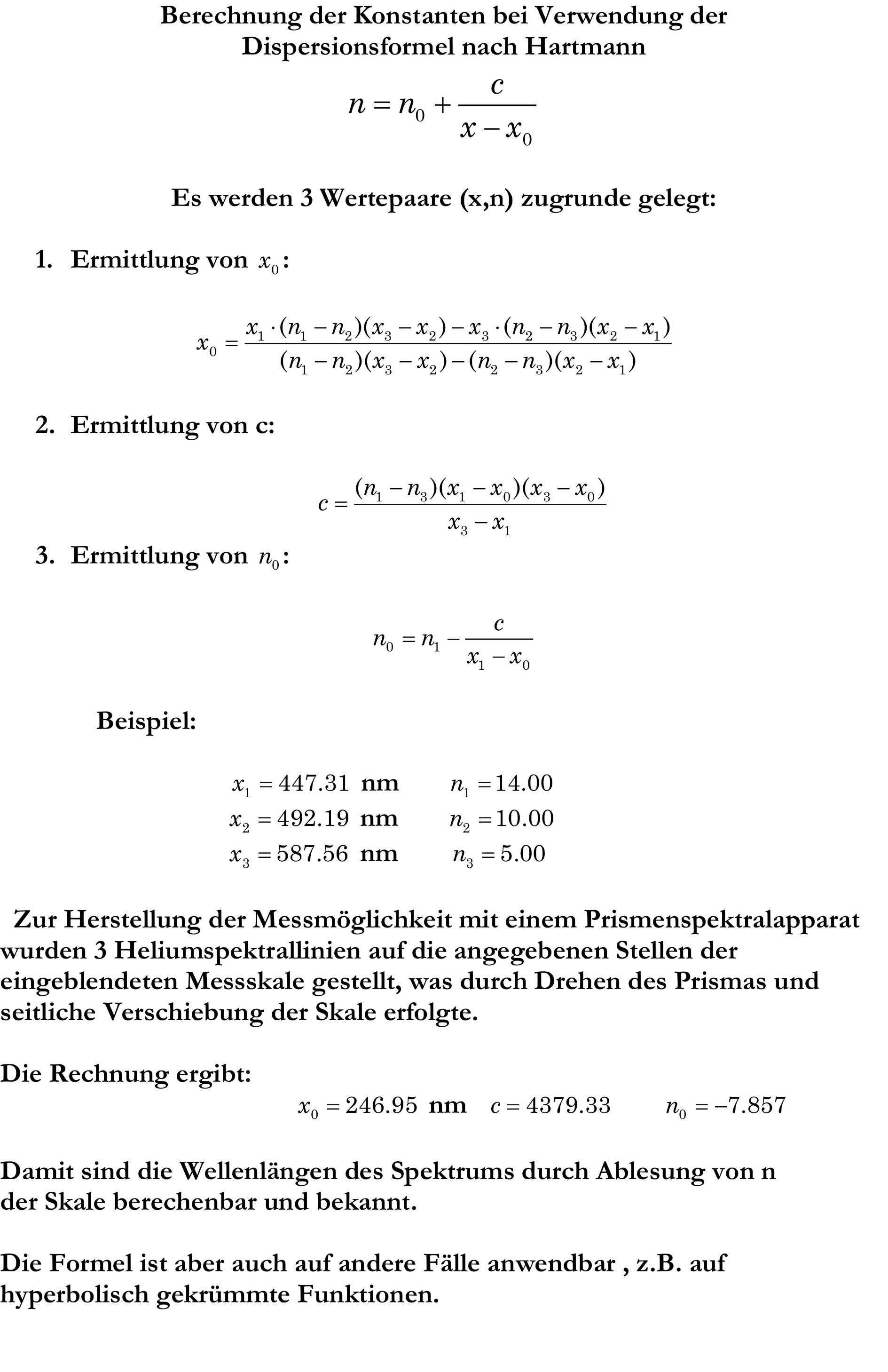

hyperbolisch verlaufende Kurven geeignet. Der Berechnungsweg ist dem
nachfolgenden Scan zu entnehmen:
Download Programm
hartfehl.exe zur
Ermittlung der 3 Parameter für mehr als 3 Wertepaare (Fehlerrechnung)
Das Programm hartfehl.exe
berechnet die 3 Parameter nach der Methode der kleinsten
Quadrate.Voraussetzung ist eine Wertedatei mit mehr als 3 Wertepaaren
(x,y). Jede Zeile der Datei ist von der Form : (x-Wert) Komma (y-Wert)
also z.B. 12.34 , 1.09 Nach
Aufruf des Programmes wird die Datendatei gewählt. Das Rechenergebnis
wird 3-stellig in einer Messagebox ausgegeben. In der mitaufgerufenen
DOS-Console kann man die Rechnung mit den ermittelten Werten mehrmals
durch ENTER wiederholen, um eine Verbesserung der Werte zu erhalten.
Das Programm endet, wenn die Console geschlossen wird. Durch diese
Programmierungsart ist der Aufwand minimiert ohne eine aufwendige
Benutzeroberfläche gestalten zu müssen. Es werden auch die mittleren
Fehler der Parameter angegeben, an deren Änderung mit fortgesetzten
Berechnungen die Genauigkeit der Parameter ablesbar ist.
Download Programm hartfehl als Linuxversion zur
Ermittlung der 3 Parameter der Hartmannschen Dispersionsformel, für
mehr als 3 Wertepaare
Das
Linuxprogramm ist kein Konsolenprogramm, sondern hat ein Fenster mit
Werteanzeige und 2 Button. Ein Button ermöglicht die Neuberechnung
entsprechend der Wertepaare in der Datendatei , der andere beendet das
Programm.
